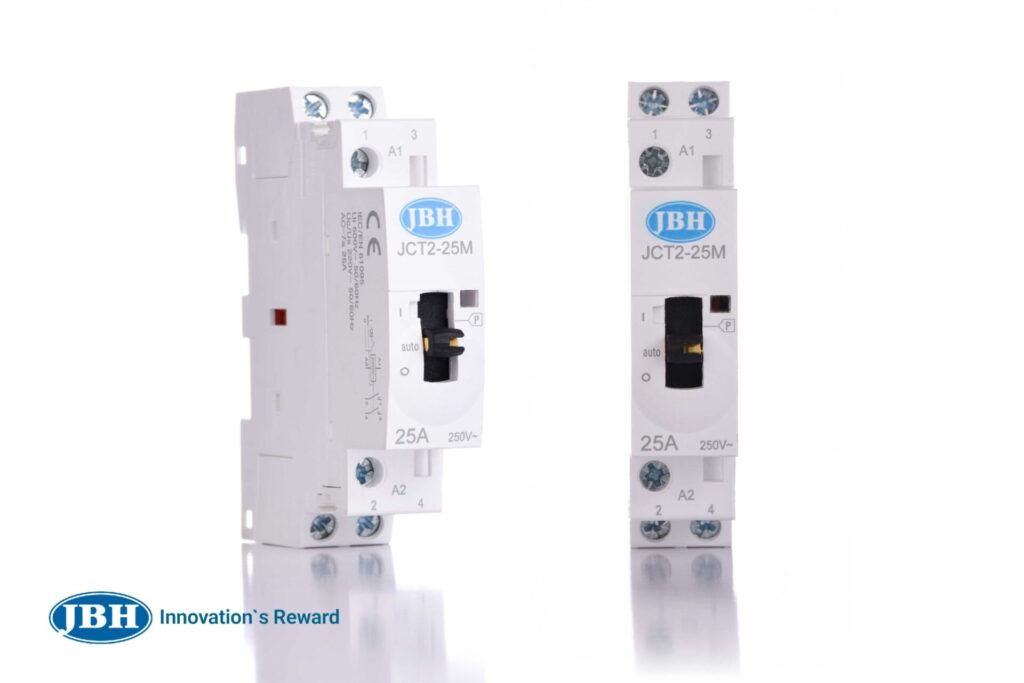

کنتاکتور تک فاز کلید دار (دستی)

کنتاکتور تک‌فاز کلیددار (۳ وضعیته) چیست؟

اگر در سیستم برق‌رسانی یا پروژه هوشمندسازی خود به تجهیزاتی نیاز دارید که علاوه بر فرمان الکتریکی و ریموت، قابلیت کنترل دستی و فیزیکی را هم در اختیارتان بگذارند، کنتاکتور تک‌فاز کلیددار بهترین انتخاب است.

این کلید مینیاتوری مجهز به یک اهرم یا شستی سه وضعیته بر روی بدنه است که به اپراتور یا مصرف‌کننده اجازه می‌دهد بدون نیاز به قطع کل مدار یا دستکاری سیم‌کشی فرمان، وضعیت خروجی را به صورت دستی کنترل کند. این محصول با ۳ سال گارانتی تعویض بی‌قید و شرط عرضه می‌شود.

راهنمای عملکرد و موقعیت‌های کلید ۳ وضعیته

بر روی بدنه این دستگاه یک کلید با سه موقعیت تعبیه شده است که عملکرد آن به شرح زیر است:

• وضعیت اتوماتیک (Auto): در این حالت، دستگاه کاملاً تابع مدار فرمان الکتریکی است. با برق‌دار شدن بوبین‌های فرمان (A1 و A2)، کنتاکتور وصل شده و با قطع برق بوبین، جریان خروجی نیز قطع می‌گردد.

• وضعیت وصل دائم (I): با قرار دادن کلید روی این گزینه، کنتاکت‌ها به صورت مکانیکی و دستی وصل می‌شوند. در این حالت بوبین تحریک نمی‌شود، در نتیجه دستگاه هیچ‌گونه گرما یا نویزی تولید نکرده و در مصرف انرژی صرفه‌جویی می‌شود.

  ویژگی هوشمند ریست از راه دور: اگر کلید در وضعیت I باشد، به محض اینکه بوبین‌های A1 و A2 از طریق مدار فرمان (مثلاً پیامک یا ریموت) برق‌دار شوند، کنتاکتور به طور خودکار به حالت Auto برمی‌گردد (مگر اینکه ضامن مکانیکی قفل شده باشد).

• وضعیت قطع دائم یا سرویس (O): با انتخاب این حالت، کنتاکت‌ها کاملاً قطع شده و دستگاه از کار می‌افتد. در وضعیت O حتی اگر بوبین‌ها برق‌دار شوند، هیچ تغییری در خروجی رخ نمی‌دهد. این حالت امنیت بالایی را برای زمان‌های تعمیرات و سرویس تجهیزات فراهم می‌کند.

مزایا و قابلیت‌های رقابتی

• کنترل دستی و مکانیکی: امکان مدیریت مدار در زمان خرابی سیستم‌های فرمان الکتریکی یا ریموت‌ها.

• کاهش استهلاک و گرما: کارکرد دائم بدون تحریک بوبین در وضعیت I که طول عمر دستگاه را به شدت افزایش می‌دهد.

• قفل مکانیکی ایمنی: مجهز به ضامن قفل‌کننده در حالت وصل یا قطع دائم.

• حالت سرویس امن: عدم فرمان‌پذیری مطلق از مدار الکتریکی در وضعیت O جهت حفظ جان تکنسین هنگام تعمیرات.

کاربردهای اصلی کنتاکتور کلیددار

این تجهیز در خطوط تک‌فاز اتوماسیون، هوشمندسازی و برق صنعتی جایگاه ویژه‌ای دارد:

1. هوشمندسازی و مصارف مسکونی (BMS): نصب در جعبه فیوز واحدها بعد از کلید اصلی جهت فرمان ریموت به روشنایی مشاعات، ویلاها، باغات و امکان قطع دستی کل خطوط هنگام سفرهای طولانی.

2. اتاق‌های هتلی و اداری: اتصال برق اصلی اتاق به کارت‌سوئیچ هتل‌ها با قابلیت اورراید دستی (کنترل دستی توسط مدیریت در صورت مفقودی کارت).

3. تجهیزات تجاری و صنعتی: کنترل پمپ‌های صنعتی، فن‌های خنک‌کننده بزرگ، کمپرسورها، یخچال‌های ویترینی و فروشگاهی که نیاز به حالت تست دستی یا قطع اضطراری دارند.

4. بخش کشاورزی: پمپ‌های کف‌کش و سیستم‌های آبیاری تک‌فاز که برق‌کار نیاز دارد هنگام تعمیرات، سیستم را روی حالت O قفل کند تا کسی از راه دور پمپ را روشن نکند.

جدول مشخصات محصول

مشخصات فنی و مهندسی (Technical Data)

نکات و راهنمای نصب ایمن

1. استفاده از تخصص: نصب و راه‌اندازی مدار قدرت و فرمان حتماً باید توسط تکنسین و برق‌کار مجرب انجام شود.

2. تجهیزات مکمل: توصیه می‌شود جهت حفاظت از خود کنتاکتور در برابر اتصال کوتاه، حتماً قبل از ورودی آن از یک فیوز مینیاتوری مناسب استفاده کنید.

3. سیم‌کشی مدار قدرت: سیم‌های فاز و نول ورودی شبکه را به ترمینال‌های 1 و 3 (بالای دستگاه) و سیم‌های خروجی به سمت بارهای مصرفی را به ترمینال‌های 2 و 4 (پایین دستگاه) متصل کنید.

4. سیم‌کشی مدار فرمان: فاز فرمان الکتریکی (برگشتی از کلید، ریموت یا سیستم هوشمند) را به ترمینال A1 و نول فرمان را به ترمینال A2 متصل نمایید.

5. سرسیم استاندارد: به هیچ عنوان سیم لخت را زیر پیچ ترمینال قرار ندهید؛ حتماً از سرسیم (وای‌شو) مناسب استفاده کنید.

6. بررسی نهایی پیچ‌ها: از محکم بودن کامل اتصالات مطمئن شوید؛ اتصالات شل در جریان‌های بالا داغ شده و منجر به آتش‌سوزی می‌شوند.
