کنتاکتور تکفاز اتومات

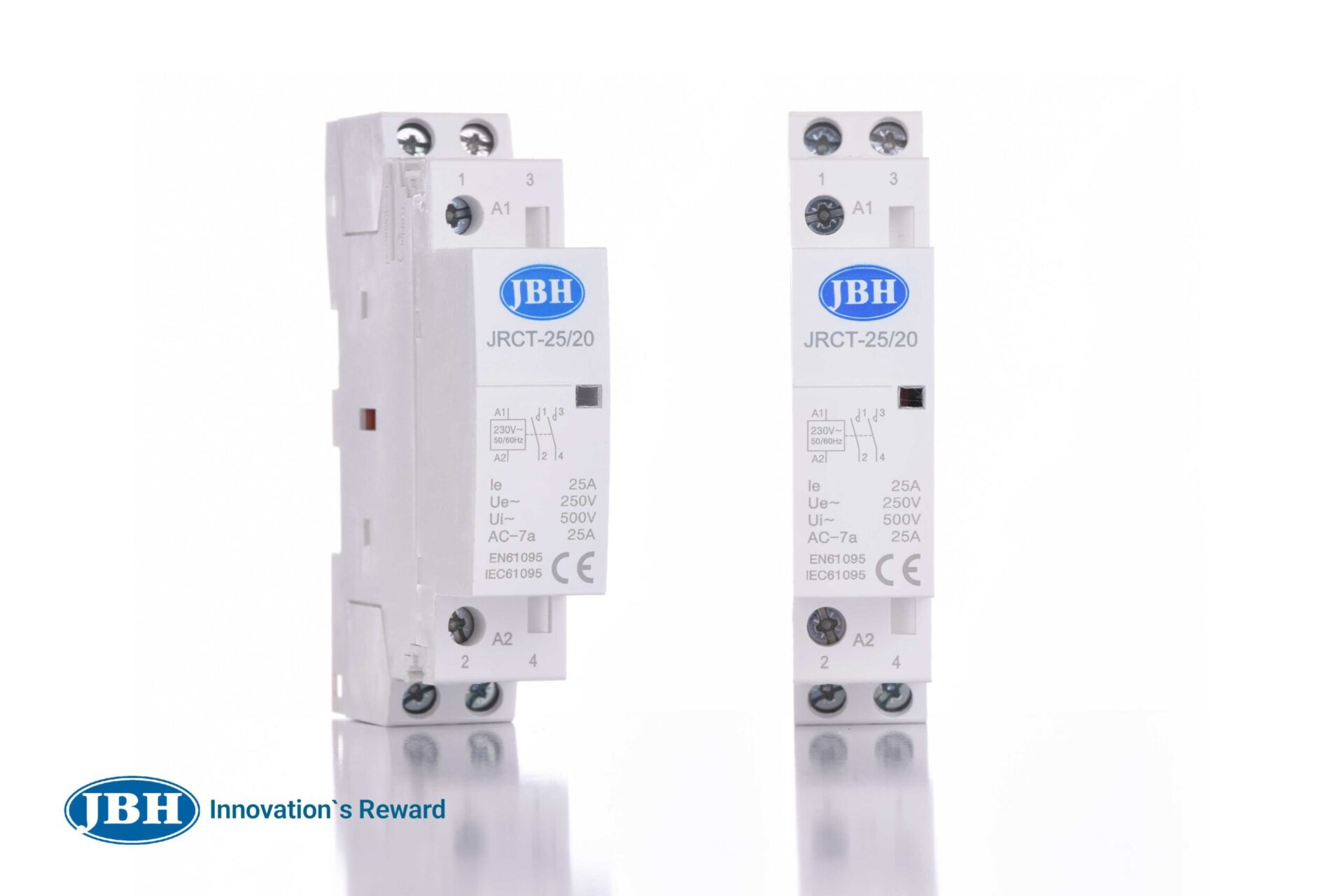

کنتاکتور تک‌فاز اتوماتیک مینیاتوری چیست و چه کاربردی دارد؟

استفاده از کنتاکتورهای سه فازِ قدیمی برای بارهای تک‌فاز، مشکلاتی نظیر اشغال فضای زیاد در تابلو برق، صدای گزگز مداوم (بوم بوم بوبین) و هزینه‌های بالای خرید و نگهداری را به همراه دارد. کنتاکتور تک‌فاز اتوماتیک دو پل با طراحی نوین و ابعاد مینیاتوری (مشابه یک فیوز مینیاتوری تک‌پل) بهترین جایگزین برای کلیدزنی و فرمان در مصارف تک‌فاز پرقدرت است.

این تجهیز به دلیل کارکرد فوق‌العاده کم‌صدا، ابعاد کامپکت، پلاتین‌هایی از جنس آلیاژ نقره (جهت جلوگیری از خال زدن و تضمین سوئیچینگ‌های مکرر) و بی‌نیازی از تعمیر و نگهداری فصلی، ایمنی و زیبایی تابلوی شما را دوچندان می‌کند.

مکانیسم و نحوه عملکرد:

ساختار عملکردی این دستگاه بسیار ساده و بر پایه تحریک مغناطیسی است. با اعمال ولتاژ فرمان به ترمینال‌های بوبین (A1 و A2)، میدان مغناطیسی شکل گرفته و کنتاکت‌های اصلی دستگاه به حالت وصل (بسته) در می‌آیند. به محض قطع شدن برقِ بوبین، کنتاکت‌ها توسط فنر داخلی رها شده و مدار خروجی در کسری از ثانیه قطع می‌گردد.

موارد کاربرد استراتژیک کنتاکتور تک‌فاز

این کلید مینیاتوری قدرتمند در پروژه‌های اتوماسیون، هوشمندسازی و سیستم‌های برق صنعتی و خانگی کاربرد وسیعی دارد:

1. مدیریت هوشمند و خانگی (BMS): نصب در جعبه فیوز ساختمان‌ها بعد از کلید اصلی جهت قطع و وصل کل برق واحد یا خطوط روشنایی مشاعات به صورت ریموت، پیامکی یا هوشمند.

2. سیستم‌های هتلی و ویلایی: متصل کردن برق اصلی اتاق‌های هتل به کلیدهای کارتی (کارت‌سوئیچ)، پمپ‌های تصفیه استخر، جکوزی و پمپ‌های اتوماتیک آبرسانی.

3. تجهیزات صنعتی و تجاری تک‌فاز: فرمان به ماشین‌آلات کارگاهی، موتورهای الکتریکی، کمپرسورهای باد، دستگاه‌های حساس CNC و برش لیزر، مزارع استخراج رمزارز (ماینر)، یخچال‌های ویترینی و فروشگاهی بزرگ و فن‌های تهویه صوتی.

4. بخش کشاورزی: کنترل و قطع و وصل ایمن انواع پمپ‌های کف‌کش، شناور و سیستم‌های آبیاری مکانیزه تک‌فاز با آمپراژ بالا.

جدول مشخصات کالا و مدل‌ها

نکته کاربردی: رده‌بندی AC-7a مربوط به بارهای با اندوکتانس ضعیف (مانند لوازم خانگی و المنت‌ها) و رده‌بندی AC-7b مربوط به بارهای موتوری و القایی (مانند یخچال و پمپ) است.

مشخصات فنی و مهندسی (Technical Data)

دستورالعمل و نکات مهم سیم‌بندی و نصب

جهت راه‌اندازی اصولی و جلوگیری از آسیب به پلاتین‌های کنتاکتور، رعایت نکات زیر الزامی است:

1. تکنسین ماهر: فرآیند سیم‌کشی تابلو برق را حتماً به یک فرد متخصص و آشنا به سیستم‌های برق‌رسانی بسپارید.

2. فیوز بالادست: حتماً قبل از خط ورودی کنتاکتور، از یک فیوز مینیاتوری متناسب با توان مصرف‌کننده جهت حفاظت در برابر اتصال کوتاه استفاده کنید.

3. سیم‌کشی بخش قدرت: سیم‌های قدرت ورودی (فاز و نول شبکه) را به ترمینال‌های شماره 1 و 3 (بالا) متصل کرده و سیم‌های خروجی به سمت مصرف‌کننده را از ترمینال‌های شماره 2 و 4 (پایین) دریافت کنید.

4. سیم‌کشی مدار فرمان: سیم فاز فرمان (خروجی از ساعت فرمان، ترموستات، کلید یا سیستم هوشمند) را به ترمینال A1 و سیم نول فرمان را به ترمینال A2 متصل نمایید.

5. استفاده از وای‌شو: برای اتصال کلیه هادی‌ها به ترمینال‌ها، استفاده از سرسیم (وای‌شو) استاندارد اکیداً توصیه می‌شود.

6. سفت کردن پیچ‌ها: شل بودن اتصالات قدرت عبوری در جریان‌های بالا باعث ایجاد جرقه، ذوب شدن بدنه کنتاکتور و حریق می‌شود؛ از محکم بودن پیچ ترمینال‌ها مطمئن شوید.
